TF1 Sigma UB Filter

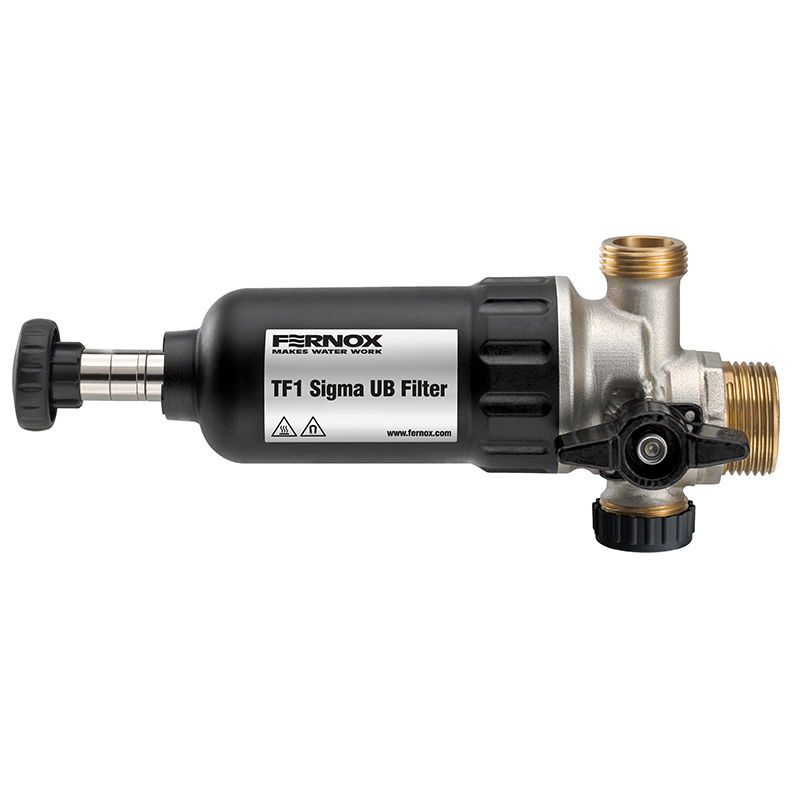

Unterboiler-Systemfilter aus Verbundwerkstoff mit einem Messingverteiler, der für eine einfache Installation in kleinen, beengten Bereichen und mit verdeckten Rohrleitungen ausgelegt ist. Dieser Hochleistungsfilter kann aufgrund des kompakten, vielseitigen Designs direkt unter dem Kessel oder in engen Räumen installiert werden. Der TF1-Sigma-UB-Filter stellt die ultimative Wahl für den Installateur dar und einen hocheffizienten Schutz gegen die Ansammlung von Systemrückständen

  • Kompaktes Design mit hoher Kapazität
  • Ideal für den Einsatz in beengten Räumen
  • Integriertes Dreiwegeventil mit Filterisolation und Reinigungsfunktion
  • Langlebige und robuste Konstruktion aus hochwertigem glasfaserverstärktem technischem Polymer und porenfreiem geschmiedetem Messing
  • Blockiert oder beschränkt den Durchfluss nicht
  • Erhältlich mit ¾-Zoll- und 1-Zoll-Einlassanschlüssen
Filters Sort results
Reset Apply
Produktcode
Typ
Größe
Produktliste
62589
BSP
3/4"
Zusätzliche Informationen

Der TF1 Omega Filter ist aus hochfestem technischem Polymer gefertigt, das für Heiz- und Kühlsystemanwendungen geeignet ist. Das glasfaserverstärkte Polymer hat eine gute Hydrolysebeständigkeit sowie eine hohe Belastbarkeit und Abriebfestigkeit. Das Polymer ist kompatibel mit Glykolen und Zusatzstoffen, die in Zentralheizungssystemen verwendet werden. Der Filterverteiler besteht aus hochwertigem, porenfreiem geschmiedetem Messing und ermöglicht direkte Verbindungen zum System sowie ein einfaches Wartungsverfahren über den präzisionsgefertigten Verteiler.
Der TF1-Sigma-UB-Filter wurde so konzipiert, dass er neben einem hohen Abscheidegrad auch einen minimalen Druckverlust aufweist. Der Filter wurde entwickelt, um eine Reihe von Systemverunreinigungen aufzufangen und gleichzeitig sicherzustellen, dass er den Durchfluss durch Rohrleitungen nicht blockieren oder verringern oder die Leistung des Heizsystems beeinträchtigen kann.
Der TF1-Sigma-UB-Filter verwendet eine Reihe hochwertiger Komponenten, die sicherstellen, dass der Filter eine optimale Leistung bietet. Das Dreiwege-Kugelventil wurde so konzipiert, dass es vom Benutzer leicht von Hand zu bedienen ist und gleichzeitig ein zuverlässiges Wartungsverfahren bietet. Der Filterverteiler verfügt über eine sichere Verbindung zum System und einen robusten Wartungspunkt, an dem der Filter entleert und gereinigt werden kann. Der Magnet ist aus hochwertigem Neodym gefertigt und ermöglicht eine hocheffiziente Erfassungsrate sowie ein robustes Filtermedium, das ein kontinuierliches und gleichmäßiges Erfassungsniveau gewährleistet.

Anwendung, Montage und Dosierung

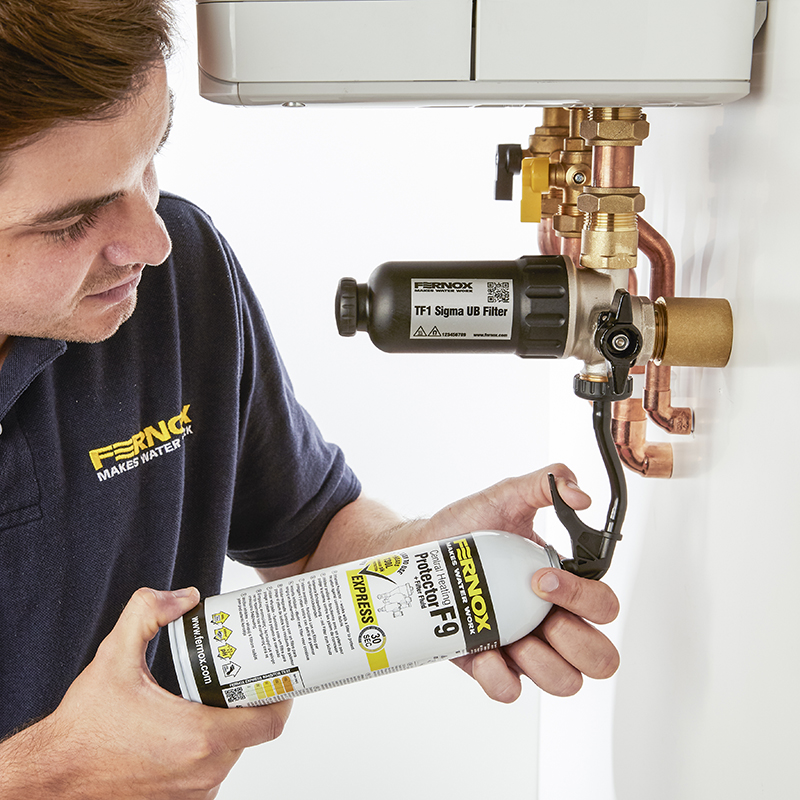

Konzipiert für den wandnahen Einbau, lässt sich der Filter problemlos unter Heizkesseln und in allen anderen Bereichen mit begrenzten Platzverhältnissen montieren.
Der TF1-Sigma-UB-Filter kann unter einem Heizkessel oder in engen und eingeschränkten Bereichen installiert werden. Idealerweise sollte der Filter am Rücklauf zum Heizkessel montiert und waagerecht eingebaut werden.
Um den Anschluss des TF1-Sigma-UB-Filters an den Heizkessel und/oder an Rücklaufrohre zu ermöglichen, sind möglicherweise separate flexible/gewellte Rohre und/oder Adapter erforderlich (nicht im Lieferumfang enthalten).

Der-TF1-Sigma-Filter soll den Heizkessel vor den schädlichen Auswirkungen zirkulierender Korrosionsrückstände schützen, die sich im System als Ergebnis einer chemischen Reaktion angesammelt haben, wenn Wasser mit den in einem Heiz- und Kühlsystem verwendeten Mischmetallen in Kontakt kommt. Durch die Behandlung des Systems mit einem hochwertigen Inhibitorprodukt aus dem Fernox-Protector-Sortiment wird die Bildung von Schlamm und Kesselstein langfristig gemäß den Vorschriften und bewährten Methoden verhindert.

Verpackung, Handhabung und Sicherheit

Wie bei allen magnetischen Produkten sollte Sie, wenn Sie ein implantiertes Herzgerät haben, beim Umgang mit Magnetfiltern besonders vorsichtig sein.
Einzeln verpackt, inklusive Anleitung. Keine besonderen Lagerungsanforderungen.

Leistung

Geeignete Flüssigkeiten:
Wasser
Inhibierte Glykollösungen
Fernox-Chemikalien-Sortiment/Systemzusatzstoffe
Maximaler Glykolgehalt – 50 %

Maximaler Betriebsdruck – 5 bar
Maximale Durchflussmenge – 40 l/min
Maximale Arbeitstemperatur – 100 ⁰C
Erfassungsquote – Bis zu 100% der Systemverschmutzungen

Funktionsprinzip
– Verunreinigtes Wasser gelangt über den Messingverteiler in den Filter und führt eine Vielzahl von Systemrückständen und Partikeln mit sich, die in Suspension gehalten werden. Diese Rückstände, einschließlich eisenhaltiger Verunreinigungen wie Magnetit, wandern durch den Verteiler in das Hauptgehäuse des Filters.

Die im Filter erzeugte dynamische Strömung bedeutet, dass schmutziges Wasser direkt zur zentralen Magnetbaugruppe geleitet wird. Der leistungsstarke Neodym-Magnet wurde entwickelt, um große Mengen an Systemabfällen einzufangen und zurückzuhalten, den Heizkessel zu schützen und Ausfälle und kostspielige Reparaturen zu verhindern.

Der konstruierte Strömungsweg innerhalb des Filters reduziert das Abwaschen des Magneten und verbessert den Druckverlust über die Filterbaugruppe, was bedeutet, dass der Filter die maximale Menge an Rückständen aufnehmen kann, ohne den Durchfluss zu beeinträchtigen.

Wasser wird so geleitet, dass es über den Magnetummantelung strömt, bevor es über den Verteiler austritt. Dadurch können Systemrückstände nur schwer aus dem Gerät austreten und werden entweder im Bereich des geringen Durchflusses aufgefangen oder von dem starken Neodym-Magneten festgehalten, sodass sauberes Wasser den Filter verlässt.

Der Filter verwendet ein präzisionsgefertigtes Dreiwegeventil, was bedeutet, dass im Filter gesammelter Schmutz schnell über das Ablassventil ausgeschieden werden kann, indem einfach der Magnet aus der Ummantelung entfernt und der Ventilgriff gedreht wird, um die Wartungsfunktion zu aktivieren und das Ablassventil zu öffnen, an welchem Punkt Systemrückstände aus dem Filter gespült und aus dem System entfernt werden. Dieses Verfahren wird in der Reinigungsanleitung gezeigt

Spezifikation

Filterkörper – Glasgefülltes technisches Polymer Verteiler – Vernickeltes Messing
Dichtungen & Unterlegscheiben – EPDM

Volumenmessung
Filters Sort results
Reset Apply
Produktcode
Typ
Größe
Abmessungen einzelner Geräte (Höhe x Breite x Tiefe)
Einzeleinheits-Barcode
Abmessungen des Außenkartons (Höhe x Breite x Tiefe)
Außenkarton-Barcode (ITF)
62589
BSP
3/4"
78 × 214 × 102 mm
5014551625891
172 x 506 x 232 mm
05014551002487
