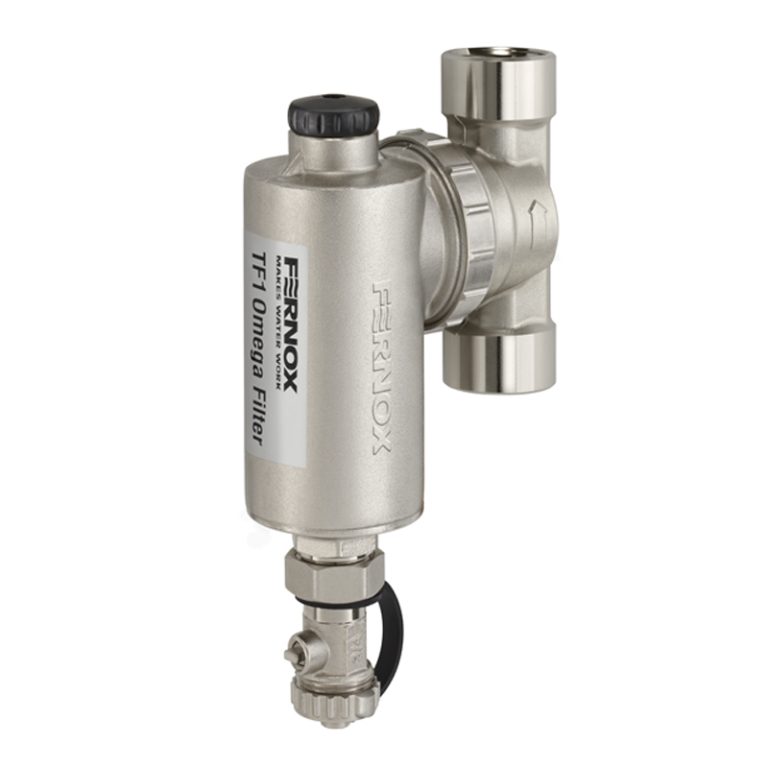

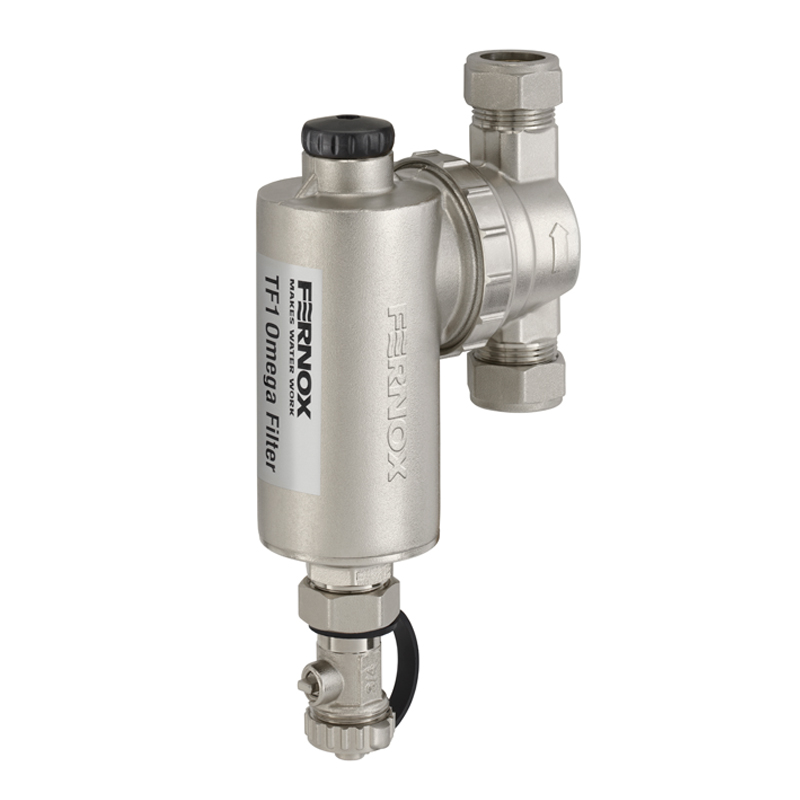

TF1 Omega Filter

Garantie:
25
Jahre

Dieser leistungsstarke, versiegelte Einlass-Systemfilter wurde für die Installation in kleinen oder begrenzten Zugangsbereichen entwickelt und ist einfach zu installieren an Heizkesseln oder Luftwärmepumpen und schnell und bequem zu reinigen. Während der Wartung muss das Gerät weder zerlegt noch müssen O-Ringe ausgetauscht werden, wodurch Zeit vor Ort gespart wird. Der TF1 Omega Filter wird aus hochwertigem, nickelbeschichtetem Messing hergestellt und verwendet die Hydronic-Particle-Separation-Technologie und die Magnetfiltration, um magnetische und nichtmagnetische Rückstände aus dem System zu entfernen. Die Qualität und Zuverlässigkeit dieses preisgekrönten Filters werden von einer marktführenden 25-Jahre-Garantie begleitet.

  • Hohe Kapazität und kompaktes Design. Ideal für den Einsatz in begrenzten oder kleinen Räumen
  • Schnell und einfach zu installieren – passt auf horizontale und vertikale Rohrleitungen in beiden Fließrichtungen. Der Filter kann in einem Winkel von 45° betrieben werden
  • Hohe Leistung, entfernt magnetische und nicht-magnetische Kontaminationen aus dem Systemwasser. Schnell und einfach zu reinigen, ohne die Einheit zu zerlegen
  • Intelligente, robuste, nickelbeschichtete Messingkonstruktion – marktführende 25-Jahre-Garantie
  • Einzigartiger Verteiler mit doppelten Radialdichtungen und mehreren Ausrichtungsmöglichkeiten
  • Leistungsstarke Neodym-Magnetkonstruktion mit gewundener Magnetkappe
Produktgarantie Registrieren
Anleitung zum Rohrschneider (PDF)
Bedienungsanleitung
TF1 Omega Filter
Verfügbare Versionen
ProduktcodePassform und GrößeProduktdatenblatt (PDF)
62248
Passform: Slip Socket, Passgröße: 22mm
Herunterladen

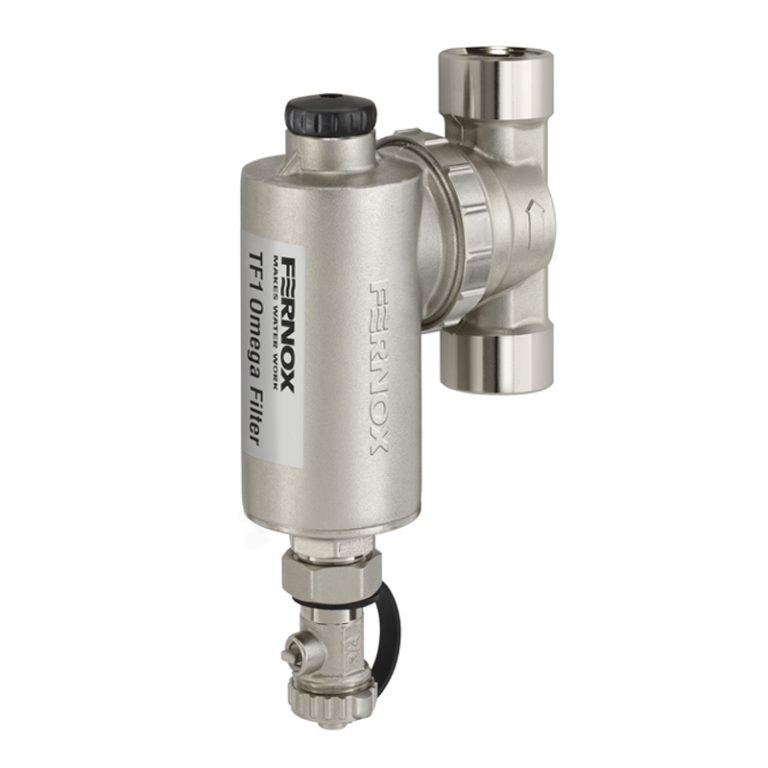

62322
Passform: BSP, Passgröße: 1"
Herunterladen
62320
Passform: BSP, Passgröße: 3/4"
Herunterladen
62251
Passform: Slip Socket, Passgröße: 28mm
Herunterladen
Volumetrie
ProduktcodePassform und GrößeStrichcode der EinzelverpackungAbmessungen pro Einheit (Height x Width x Depth)Barcode auf dem Umkarton (ITF)Abmessungen des Umkartons (Höhe x Breite x Tiefe)
62248
Passform: Slip Socket, Passgröße: 22mm
5014551622487
70 x 190 x 132 mm
05014551622562
160 x 270 x 200 mm
62322
Passform: BSP, Passgröße: 1"
5014551623224
70 x 190 x 130 mm
05014551001480
152 x 273 x 195 mm
62320
Passform: BSP, Passgröße: 3/4"
5014551623200
70 x 190 x 130 mm
05014551001473
152 x 273 x 195 mm
62251
Passform: Slip Socket, Passgröße: 28mm
5014551622517
70 x 190 x 132 mm
05014551622579
160 x 270 x 200 mm
Downloads
Fernox Technischer Produktkatalog 2024
Fernox-Produktkatalog
Videos
How to – TF1 Omega

Ausgewählte Produkte

Cleaner F3 500ml

Der Cleaner F3 ist ein wirksamer, universeller, pH-neutraler, nicht schäumender Flüssigkeitsreiniger, der Schlamm, Kesselstein und Ablagerungen von vorhandenen Zentralheizungssystemen entfernt,

Produkt Anzeigen »

Protector F1 500ml

Der Protector F1 ist der marktführende Inhibitor, der Korrosion und Kalkbildung in Zentralheizungssystemen verhindert. Dieses Hochleistungsprodukt bietet hervorragenden Schutz, indem

Produkt Anzeigen »

TF1 Antifreeze Valve

Das Frostschutzventil Fernox TF1 wurde speziell zum Schutz wasserbetriebener Heizungsanlagen mit Luftwärmepumpen entwickelt. Bei kalter Witterung, wenn die Temperaturen sinken,

Produkt Anzeigen »

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

Bedienungsanleitung

Installieren Sie den Fernox TF1 Omega-Filter idealerweise an der Rücklaufleitung zum Heizkessel.

Das Gerät sollte vertikal montiert werden, kann jedoch bei begrenztem Platz über dem Gerät in einem Winkel von 45°‚àû aufgestellt werden. Achten Sie auf ausreichend Platz nach oben, damit der Magnet bei der Reinigung des Geräts entfernt werden kann.

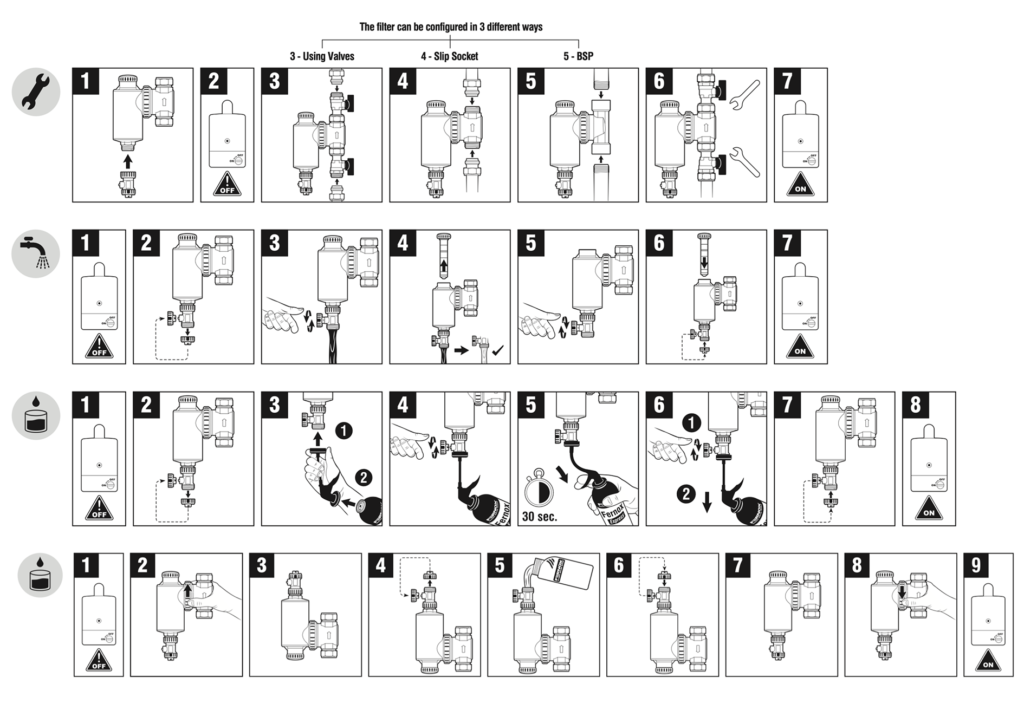

Installationsanleitung:

1. Das mitgelieferte Ablassventil muss montiert werden.
2. Schalten Sie den Heizkessel aus und entleeren Sie das System.
3. Schließen Sie den Fernox TF1 Omega-Filter an die Rohrleitung an. Das Gerät sollte so installiert werden, dass die Durchflussrichtung im Heizkreislauf dem Richtungspfeil am Einlass-/Auslassanschluss folgt.
4. Ziehen Sie alle Anschlüsse fest. Ziehen Sie den Ringkragen mit einem Schraubenschlüssel fest, um die Position zu sichern.
5. Schalten Sie den Heizkessel wieder ein.

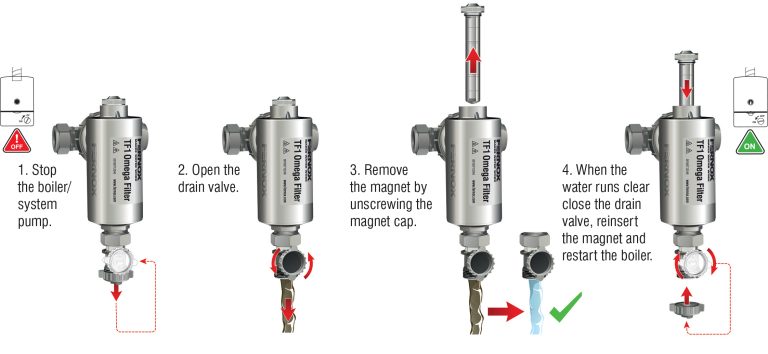

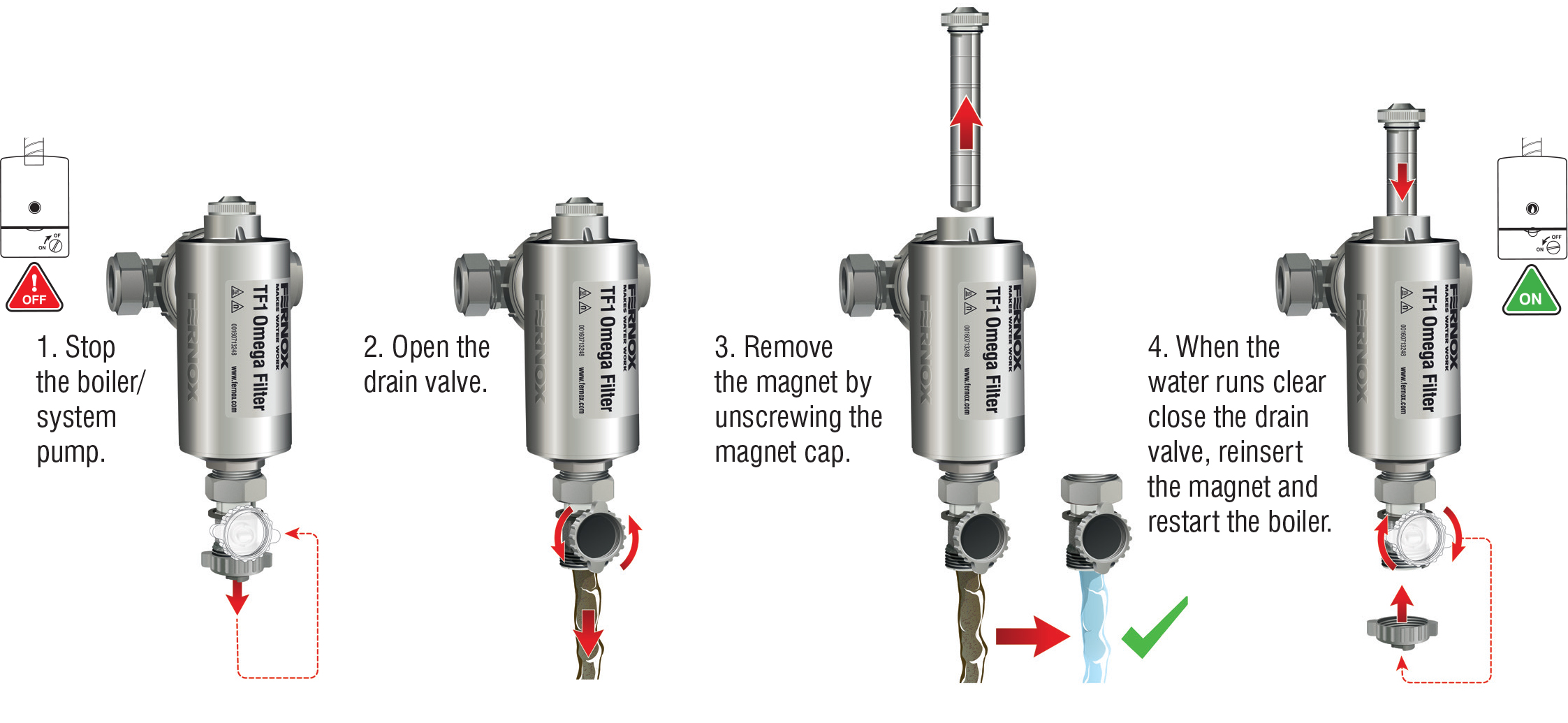

So reinigen Sie das Gerät:

1. Schalten Sie den Boiler aus.
2. Entfernen Sie die Kappe des Ablassventils.
3. Öffnen Sie das Ablassventil.
4. Entfernen Sie den Magneten. Spülen Sie den Filter aus, bis das Wasser klar ist.
5. Schließen Sie das Ablassventil.
6. Setzen Sie die Kappe des Ablassventils wieder auf. Setzen Sie den Magneten wieder ein.
7. Starten Sie den Heizkessel neu.

Dosierung (265 ml):

*Stellen Sie sicher, dass die Dosierung abgeschlossen ist, bevor das System befüllt oder entleert wird.

1. Schalten Sie den Heizkessel aus.
2. Lösen Sie die Ringmutter am Verteileranschluss leicht.
3. Drehen Sie den Filterkörper um, sodass sich das Ablassventil oben befindet.
4. Entfernen Sie die Kappe des Ablassventils und öffnen Sie das Ablassventil.
5. Gießen Sie die Chemikalie in den Filterkörper.
6. Schließen Sie das Ablassventil und setzen Sie die Kappe des Ablassventils wieder auf.
7. Drehen Sie den Filterkörper wieder in seine ursprüngliche Position, wobei das Ablassventil nach unten zeigt.
8. Ziehen Sie den Ringkragen wieder fest und füllen Sie das System wie gewohnt wieder auf.

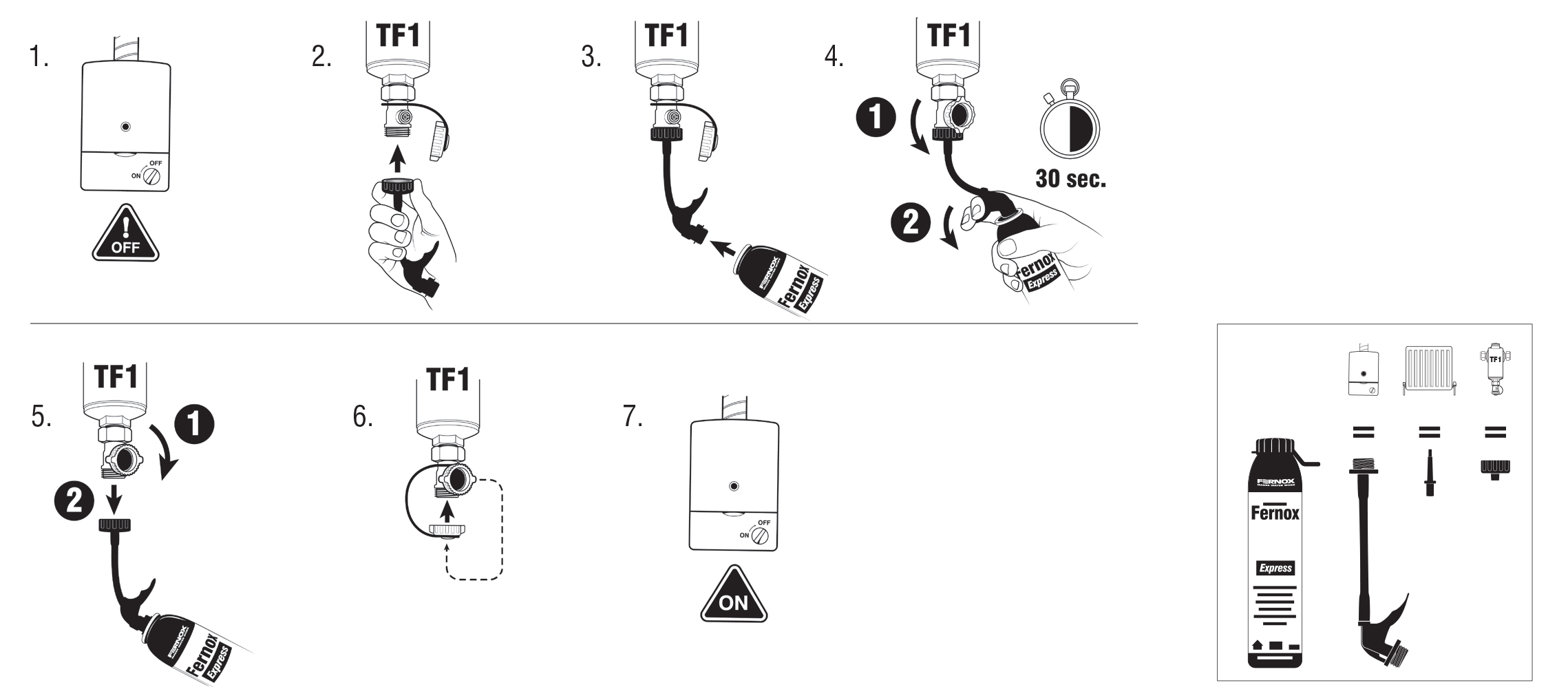

Dosierungsanleitung (kurz):

*Stellen Sie sicher, dass die Dosierung abgeschlossen ist, bevor das System befüllt oder entleert wird.

1. Schalten Sie den Heizkessel aus.
2. Entfernen Sie die Kappe des Ablassventils.
3. Befestigen Sie den Express-Adapter und schrauben Sie ihn auf das Ablassventil.
4. Öffnen Sie das Ablassventil.
5. Drücken Sie den Express-Auslöser 30 Sekunden lang.
6. Schließen Sie das Ablassventil und schrauben Sie den Adapter vom Filter ab.
7. Setzen Sie die Kappe des Ablassventils wieder auf.
8. Schalten Sie den Heizkessel wieder ein.

Ausrichtung ändern:

1. Ringmutter lösen und Einlass-/Auslassanschluss in die gewünschte Position drehen
2. Ziehen Sie die Ringmanschette mit einem Schraubenschlüssel fest, um die Position zu sichern

Hinweise:

Beim Einbau von Komponenten in eine Heizungsanlage muss der Installateur sicherstellen, dass die Anlage weiterhin den Richtlinien und Anforderungen der Norm BS7671:2008 für elektrische Installationen entspricht.
Um Frostschäden zu vermeiden, installieren Sie das Gerät nicht im Außenbereich oder bei Temperaturen von 0 °C°C oder darunter. Richtlinien zur Verwendung von Korrosionsinhibitoren.
Ein TF1 Omega-Filter schützt den Heizkessel vor den schädlichen Auswirkungen zirkulierender Korrosionsrückstände, die sich im System infolge einer chemischen Reaktion angesammelt haben, wenn Wasser mit verschiedenen Metallen in Kontakt kommt, die in einem Heiz- und Kühlsystem verwendet werden. Um weitere Korrosion zu verhindern, empfiehlt Fernox die Verwendung eines hochwertigen Korrosionsinhibitors in Kombination mit dem TF1 Omega-Filter.
Bei Verwendung von entmineralisiertem oder enthärtetem Wasser muss ein hochwertiger Korrosionsinhibitor eingesetzt werden.
