Geeignete Flüssigkeiten:
Wasser
Glykollösungen mit Korrosionsschutz
Fernox-Chemikalien / Systemadditive
Maximaler Glykolanteil – 50 %

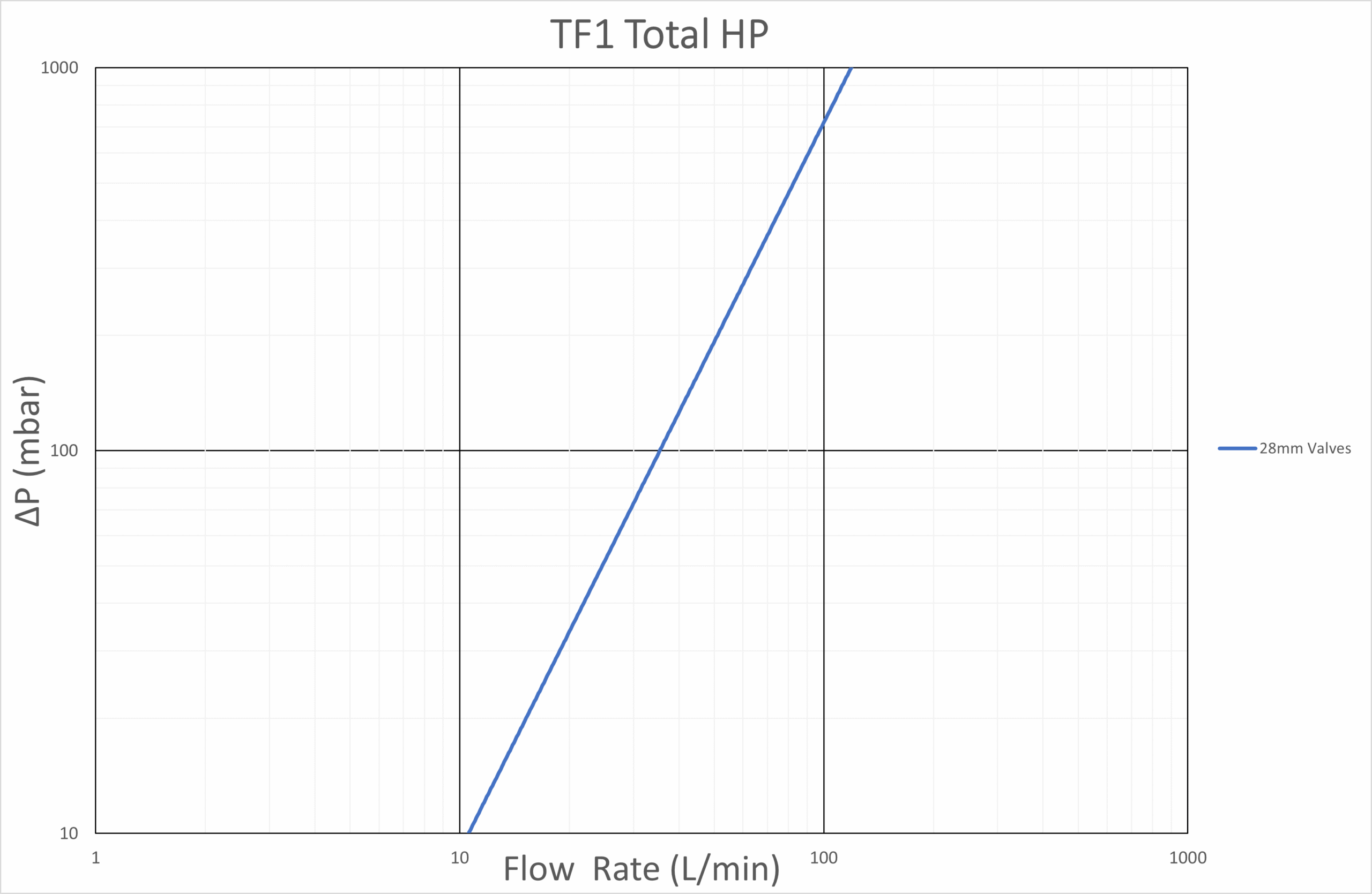

KV – 6,33
Maximale Durchflussrate – 50 l/min
Maximaler Betriebsdruck – 3 bar
Maximale Betriebstemperatur – 100 °C
Abscheidungsrate – Bis zu 100 % der Systemverunreinigungen

Funktionsprinzip:
Verunreinigtes Wasser tritt über den Verteiler in den Filter ein und führt eine Reihe von Systemrückständen und Schwebstoffen mit sich. Diese Rückstände, darunter eisenhaltige Verunreinigungen wie Magnetit, passieren den Verteiler und gelangen in den Hauptkörper des Filters.
Der TF1 Total HP Filter nutzt eine Kombination aus Sieb- und Hydrozyklonfiltration. Ein Hydrozyklon ist eine statische Vorrichtung, die Zentrifugalkraft auf ein Flüssigkeitsgemisch ausübt, um die Trennung von Partikeln zu fördern.
Dieser Prozess wandelt die Geschwindigkeit der einströmenden Flüssigkeit in eine Drehbewegung um. Wenn das Wasser in den Filter eintritt, dreht es sich um die innere Leitwand herum und nach unten, wobei es Partikel mit sich führt. Die innere Geometrie des Filters erzeugt am Boden eine Zone mit geringem Durchfluss, in der sich schwerere Partikel absetzen.
Die Strömungswege im TF1 Total HP Filter wurden optimiert, um die Filtration sowohl magnetischer als auch nichtmagnetischer Verunreinigungen zu maximieren.
Während das Wasser durch die innere Leitwand fließt, wird Magnetit von einem starken Neodym-Magneten aufgefangen, während das integrierte Sieb nichtmagnetische Partikel zurückhält. Die Zone mit geringem Durchfluss am Boden des Filters fördert die Partikelabscheidung zusätzlich, verbessert die Gesamtauffangeffizienz und lässt sauberes Wasser aus dem Filter austreten.

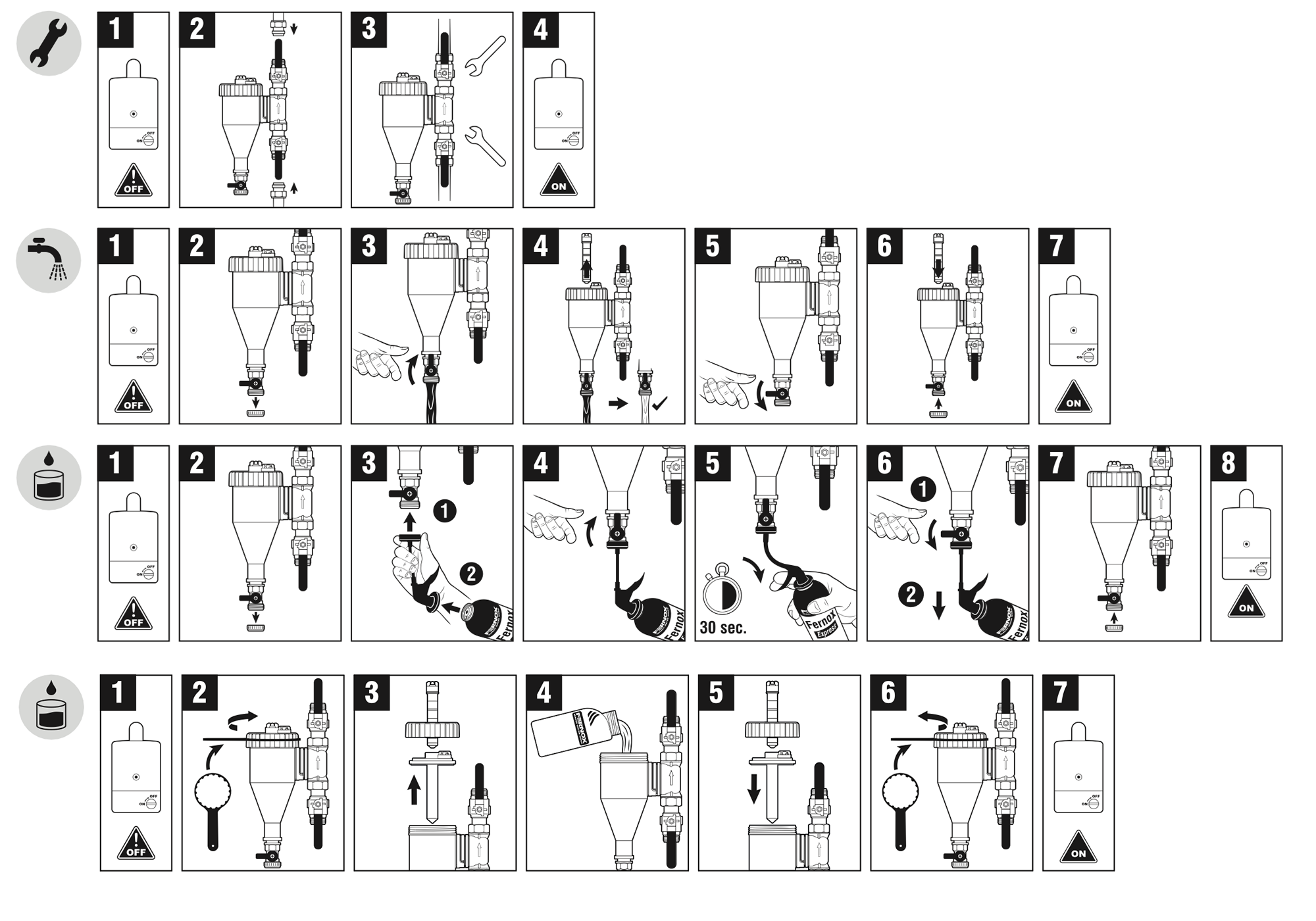

Alle im Filter gesammelten Verunreinigungen können entfernt werden, indem der Magnet aus seiner Hülle genommen und das Ablassventil geöffnet wird. Dieser Vorgang ist in der Reinigungsanleitung beschrieben und kann ohne Demontage des Filters durchgeführt werden.
